同軸スイッチ/Coaxial Switches
■ 同軸スイッチ/Coaxial Switches
 |

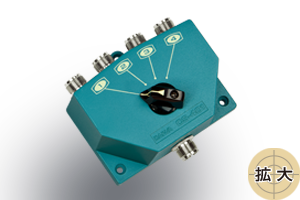

CS-401 | ||||||
| |
|||||||
■特長と機能 ・4接点、DC～500MHz ・最大許容電力：2.5kＷ(PEP), 1kW(CW) ・Ｍ型接栓 入出力コネクタの配置がよく、接続位置が見やすいロータリー式スイッチです。 独特な切替え機構により、回路網のアイソレーションが大きく取れています。 動作しないアンテナ側は、常に接地される構造になっているため、 安定かつ能率のよい切替ができます。 付属品：ビス ■Feature OUTPUT PORT ：4 FREQUENCY RANGE (UP TO) 500MHz POWER RATING ：2.5kＷ(PEP), 1kW(CW) CONNECTOR ： M This rotary switch has well-arranged input and output connectors, making it easy to see the connection positions. The unique switching mechanism provides highisolation between circuits. The inactive antenna side is designed to always be grounded, allowing for stable and efficient switching. |
|||||||
同軸切替スイッチ/Coaxial Switches  |
|||||||
 |
|||||||
|

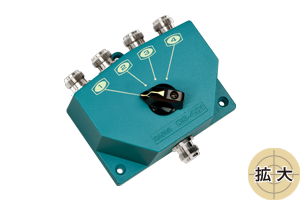

CS-401G | ||||||
| |
|||||||
■特長と機能 ・4接点、DC～1300MHz ・最大許容電力：2.5kＷ(PEP), 1kW(CW) ・Ｎ型接栓 ・受注生産モデル 入出力コネクタの配置がよく、接続位置が見やすいロータリー式スイッチです。 独特な切替え機構により、回路網のアイソレーションが大きく取れています。 動作しないアンテナ側は、常に接地される構造になっているため、 安定かつ能率のよい切替ができます。 付属品：ビス ■Feature OUTPUT PORT ：4 FREQUENCY RANGE (UP TO) 1300MHz POWER RATING ：2.5kＷ(PEP), 1kW(CW) CONNECTOR ： N This rotary switch has well-arranged input and output connectors, making it easy to see the connection positions. The unique switching mechanism provides highisolation between circuits. The inactive antenna side is designed to always be grounded, allowing for stable and efficient switching. |
|||||||
同軸切替スイッチ/Coaxial Switches  |
|||||||
|
|||||||
| CS-201a | |||||||
| |
|||||||
■特長と機能 ・2接点、DC～600MHz ・最大許容電力：1.5kＷ ・Ｍ型接栓 スイッチ全体がキャビティー構造なので、インピーダンス特性が優れており、 SWR、挿入損失が最小限におさえられます。キャビティー構造により、回路間 のアイソレーションが驚異的に大きく取れています。動作しないアンテナ側は、 常に接地される構造になっているため、安定かつ能率のよい切替ができます。 付属品：ビス ■Feature OUTPUT PORT ：2 FREQUENCY RANGE (UP TO) 600MHz POWER RATING ：1.5kＷ CONNECTOR ： M The CS Series are high quality coaxial switch with excellent high frequency RF characteristics. It is built in a heavy duty die-cast metal. PAT.1565157 Unused circuits are automatically grounded and cavity construction. |
|||||||
同軸切替スイッチ/Coaxial Switches  |
|||||||
|
 |
||||||

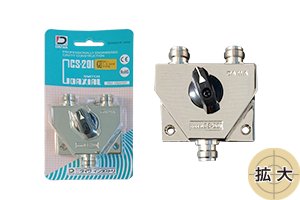

| CS-201GⅡ | |||||||
| |
|||||||
■特長と機能 ・2接点、DC～2000MHz ・最大許容電力：1.5kＷ ・Ｎ型接栓 ・受注生産モデル スイッチ全体がキャビティー構造なので、インピーダンス特性が優れており、 SWR、挿入損失が最小限におさえられます。キャビティー構造により、回路間 のアイソレーションが驚異的に大きく取れています。動作しないアンテナ側は、 常に接地される構造になっているため、安定かつ能率のよい切替ができます。 付属品：ビス ■Feature OUTPUT PORT ：2 FREQUENCY RANGE (UP TO) 2000MHz POWER RATING ：1.5kＷ CONNECTOR ： N The CS Series are high quality coaxial switch with excellent high frequency RF characteristics. It is built in a heavy duty die-cast metal. PAT.1565157 Unused circuits are automatically grounded and cavity construction. |
|||||||
同軸切替スイッチ/Coaxial Switches  |
|||||||
|
|
||||||
